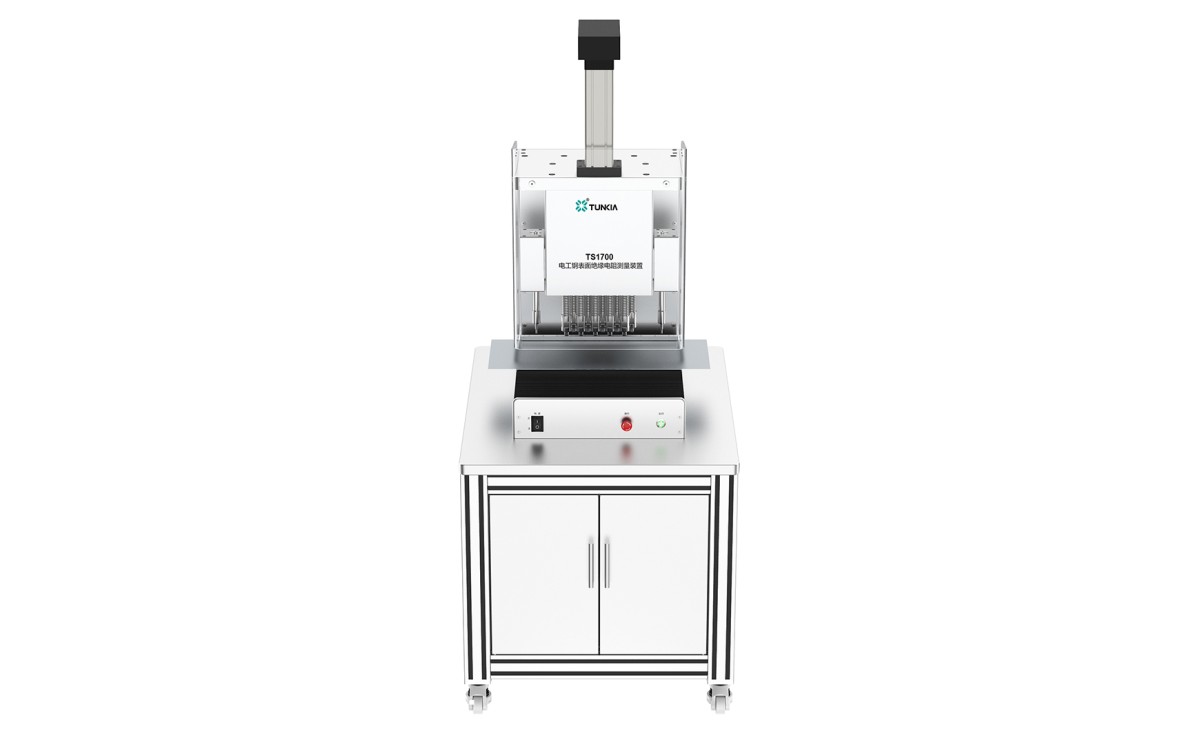

TS1700是一套专用于测量电工钢片涂层绝缘电阻性能的设备，主要由测试装置(10根触头及金属杆 / 导电橡胶触头、钻头、电动缸、样品托盘等)、测控台、系统验证标准器，计算机及测试软件等组成。其中TS1700-A采用富兰克林法自动测量单片电工钢的表面绝缘电阻系数， TS1700-B采用天恒专利导电橡胶触头自动测量单片电工钢的表面绝缘电阻系数，导电橡胶触头可实现触头与样品软接触。与富兰克林法相比具有更高的重复性和可比性。系统支持手动翻面测量电工钢的层间电阻系数。

产品特征

⬤ 电量输出/测量：内置直流稳压电源和精密电流测量单元，测量不确定度达0.1%。

⬤ 每次测量时电压值均可稳定在500 mV，并同步测量回路电流，范围：0～1.2 A。

⬤ 触头执行结构：由2根螺旋钻头、10根带触头的金属杆、施压装置等组成。

⬤ 标配触头(标准推荐)：单个触头面积约为64.5 mm2, 10个总面积达645 mm2。

⬤ 选配触头(选配件)：单个触头面积约为100 mm2, 10个总面积达1000 mm2。

⬤ 导电橡胶触头(TS1700-B)：该触头为面积为645 mm2的导电橡胶，可实现触头与样品软接触。与富兰克林法相比具有更高的重复性和可比性。

⬤ 钻头具有很好的锐度，可在一定压力下轻易刺破电工钢表面涂层。

⬤ 钻头、触头金属杆均由电动缸驱动，在垂直方向同步移动，以接触样品进行测试。

⬤ 测试时，单个触头表面压力约2 N/mm2，配压力传感器实时监控所施加的压力。

⬤ 样品托盘：由电机驱动，可带动样品前后移动，以寻找多个不同的测试区域，获取多组测试数据。通过软件可设置1～5组测试点。

⬤ 系统验证标准器：配备标准电阻线路板，用于系统的日常验证。

⬤ 移动式测控台：通过液晶触摸屏设置测试参数，观察测试状态及结果，使用便捷。

⬤ 专业测试软件：设置参数和放置样品外，其他测试过程可通过软件自动完成。

⬤ 软件可实时显示测试的电压值、电流值、压力值，并记录每组测试数据。
